پین و گوه
قیمت: تماس بگیرید
پین و گوه
پین و گوه (Pin & Wedge) — راهنمای کامل خرید، مشخصات و کاربرد
پین و گوه چیست؟
پین و گوه یک سیستم اتصال مکانیکی ساده و بسیار پرکاربرد در قالب‌بندی بتن است که برای فیکس و قفل‌کردن قطعات قالب فلزی یا چوبی استفاده می‌شود. این دو قطعه به‌صورت جفت عمل می‌کنند:
-
پین: میله فولادی با دو سر خم یا حلقه‌دار که از سوراخ‌های قالب عبور می‌کند.
-
گوه: قطعه فلزی مخروطی یا مورب که با ضربه چکش در شیار پین قفل می‌شود.
این مکانیزم با وجود سادگی، از استحکام و سرعت نصب بالایی برخوردار است و در پروژه‌های کوچک و بزرگ عمرانی، بتن‌ریزی دیوار، ستون، فونداسیون و سقف استفاده می‌شود.
کاربردهای پین و گوه
-
قالب‌بندی دیوار و ستون بتنی: اتصال پنل‌های قالب به یکدیگر
-
قالب‌بندی فونداسیون و شالوده: قفل‌کردن پانل‌ها در موقعیت دقیق
-
پروژه‌های موقت ساختمانی: اسکلت‌بندی و سازه‌های موقت که نیاز به دمونتاژ سریع دارند
-
اتصال به سولجر و پشت‌بند: به‌عنوان بخش مکمل سیستم نگهداری قالب
مزایای استفاده از پین و گوه
-
سرعت اجرا: بدون نیاز به پیچ‌ومهره و ابزار پیچیده
-
استحکام بالا: اتصال محکم و مقاوم در برابر فشار بتن
-
قابلیت استفاده مجدد: عمر بالا با استفاده صحیح و نگهداری مناسب
-
سادگی تعمیر و تعویض: در صورت آسیب، فقط همان قطعه تعویض می‌شود
-
سازگاری بالا: قابل استفاده با انواع قالب فلزی موجود در بازار

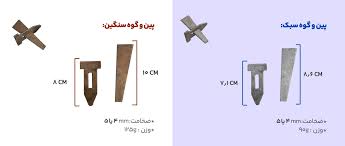

مشخصات فنی (تیپیک بازار ایران)
بسته به برند و تولیدکننده، این مقادیر ممکن است کمی تغییر کند.
-
جنس: فولاد کربنی یا آلیاژی، با پوشش گالوانیزه یا رنگ ضدزنگ
-
طول پین: حدود ۱۰ تا ۱۲ سانتیمتر
-
قطر پین: ۱۴ تا ۱۶ میلی‌متر
-
ابعاد گوه: طول ۶ تا ۸ سانتیمتر، ضخامت قسمت پهن حدود ۸–۱۰ میلی‌متر
-
وزن تقریبی: پین (۲۰۰–۲۵۰ گرم)، گوه (۱۰۰–۱۵۰ گرم)
-
استاندارد تولید: بر اساس قالب‌های متداول فلزی ایران

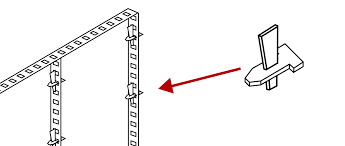

روش استفاده صحیح از پین و گوه
-
قرار دادن پین در سوراخ‌های هم‌راستای دو پنل قالب
-
وارد کردن گوه از طرف مقابل پین
-
زدن ضربه با چکش دستی تا گوه کاملاً درگیر شود
-
پس از بتن‌ریزی و گیرش، با ضربه در جهت عکس، گوه آزاد و پین بیرون کشیده می‌شود
نکات ایمنی و نگهداری
-
همیشه از پین و گوه سالم و بدون ترک یا خمیدگی استفاده کنید
-
قبل و بعد از هر پروژه، آن‌ها را تمیز و خشک کنید تا زنگ‌زدگی رخ ندهد
-
از ضربه‌های شدید و غیرضروری برای جلوگیری از تغییر شکل خودداری کنید
-
برای طول عمر بیشتر، از روغن‌کاری سبک در زمان انبارداری استفاده کنید
پرسش‌های متداول (FAQ)
۱) آیا پین و گوه برای قالب چوبی هم قابل استفاده است؟
بله، در صورتی که سوراخ‌کاری استاندارد انجام شده باشد، قابل استفاده است.
۲) عمر مفید پین و گوه چقدر است؟
با نگهداری مناسب، بیش از ۵ سال استفاده مداوم ممکن است.
۳) آیا سایزهای مختلف موجود است؟
بله، تولیدکنندگان سایزهای متناسب با سیستم قالب‌بندی عرضه می‌کنند.
