بست رادیکالی چیست ؟ کاربرد، مزایا (5 مزیت) و نکات اجرایی

بست رادیکالی چیست ؟

بست رادیکالی یا بست ارتجاعی یکی از اجزای کلیدی در اجرای صحیح وال پست در دیوارهای غیر باربر مانند تیغه های سفالی، بلوکی و به ویژه بلوک های هبلکس است. این نوع بست برای اتصال دیوار به سازه اصلی (ستون، تیر یا سقف) طراحی شده و نقش حیاتی در پایداری دیوار هنگام زلزله یا نیروهای جانبی ایفا می کند.

(بست ارتجاعی U شکل) عبارت است از یک بست دارای خم خوردگی (قسمت ارتجاعی) که امکان جابجایی محدود دیوار در راستای افقی دیوار را تامین می کند.

کاربرد بست رادیکالی (بست ارتجاعی U شکل)

هدف اصلی استفاده از بست رادیکالی، افزایش ایمنی دیوارهای غیر باربر و جلوگیری از ریزش یا ترک خوردگی آن ها در برابر زلزله یا تغییر مکان های سازه ای است. این بست ها در محل اتصال دیوار به اسکلت فلزی یا بتنی قرار گرفته و نقش یک اتصال نیمه انعطاف پذیر را ایفا می کنند.

بست رادیکالی (بست ارتجاعی U شکل) برای اتصال دیوار به اعضای سازه ای قائم (جایگزین وال پست دربلوک های هبلکس) و یا دو دیواربهم (جایگزین هشتگیر) استفاده می گردد. بست رادیکالی با ایجاد یک فاصله 2 سانتی بین دیوار با اعضای سازه ای و غیر سازه ای سبب ایجاد اتصال نرم سبب جلوگیری از ضربه به دیوار درزمان زلزله و جلوگیری از تخریب دیوار می گردد.

ویژگی ها و مشخصات فنی

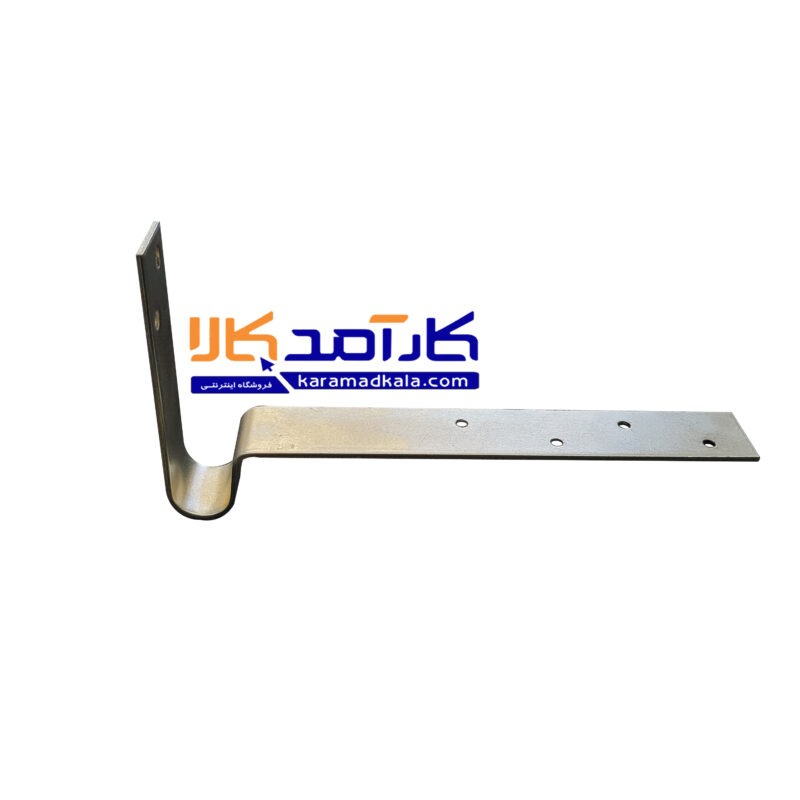

• ساختار: معمولاً به شکل U یا L از ورق های فولادی گالوانیزه
• ابعاد استاندارد: ضخامت 1 تا 2 میلی متر؛ طول13 یا 18 سانتی متر، برای بال عمودی و طول 15 سانتی متر، برای بال افقی بست رادیکالی
• نوع اتصال: پیچ و رول پلاک یا انکر بولت (استفاده از میخ و چاشنی مجاز نیست)
• قابلیت اجرا در دیوارهای ACC (هبلکس)، سفالی، بلوکی و سیمانی

ابعاد استاندارد بست رادیکالی (بست ارتجاعی U شکل)

مزایای بست رادیکالی

1. جذب نیروهای جانبی: کمک به کنترل تنش های ناشی از زلزله
2. انعطاف پذیری در اتصال: اجازه حرکت جزئی دیوار در صفحه افقی
3. کاهش ترک خوردگی دیوار: جلوگیری از ترک های ناشی از انبساط یا انقباض سازه
4. افزایش ایمنی دیوارهای غیر سازه ای: به ویژه در پروژه های بلند مرتبه و صنعتی
5. نصب سریع و آسان: با ابزارهای معمولی

نحوه اجرای بست رادیکالی چیست (بست ارتجاعی U شکل)

بست رادیکالی یا بست ارتجاعی U شکل در ساختمانهای بتنی به وسیله پیچ و رولپلاک و در ساختمانهای فلزی با استفاده از جوش به اجزا سازه متصل می شود. اتصال بست رادیکالی به اجزا سازه توسط اتصالات کوبشی (میخ و چاشنی) به دلیل تخریب اجزا سازه ای (بتن ستون و غیره ) ممنوع شده و میبایست بوسیله اتصالات پیچشی (سوارخ کاری و اتصال با پیچ و رولپلاک یا انکر بولت و یا رول بولت) انجام شود. و نیز اتصال بست رادیکالی به بلوک هبلکس بوسیله میخ 7 سانتیمتری انجام می گیرد.

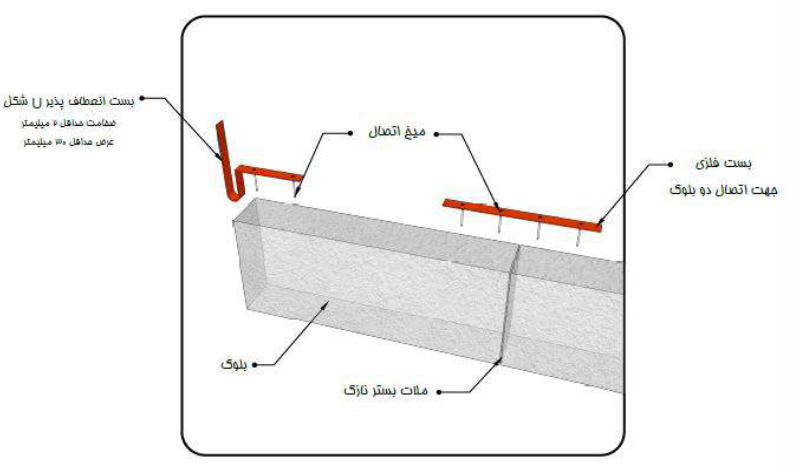

ضمناً در دیوارهای هبلکس، ایجاد یکپارچگی دیوار بوسیله بست های تخت نازک فلزی انجام می شود. (بجای میلگرد بستر در دیوارهای ساخته شده با ملات میباشد) جنس بست رادیکالی طبق استاندارد میبایست از فولاد گالوانیزه یا فولاد ضد زنگ باشد. بوسیله میخ در هر یک رج در میان به بلوک هبلکس وصل می شوند. کمترین سطح مقطع قطعه مسلح کننده سه هزارم سطح مقطع موثر دیوار در برش خارج از صفحه میباشد.

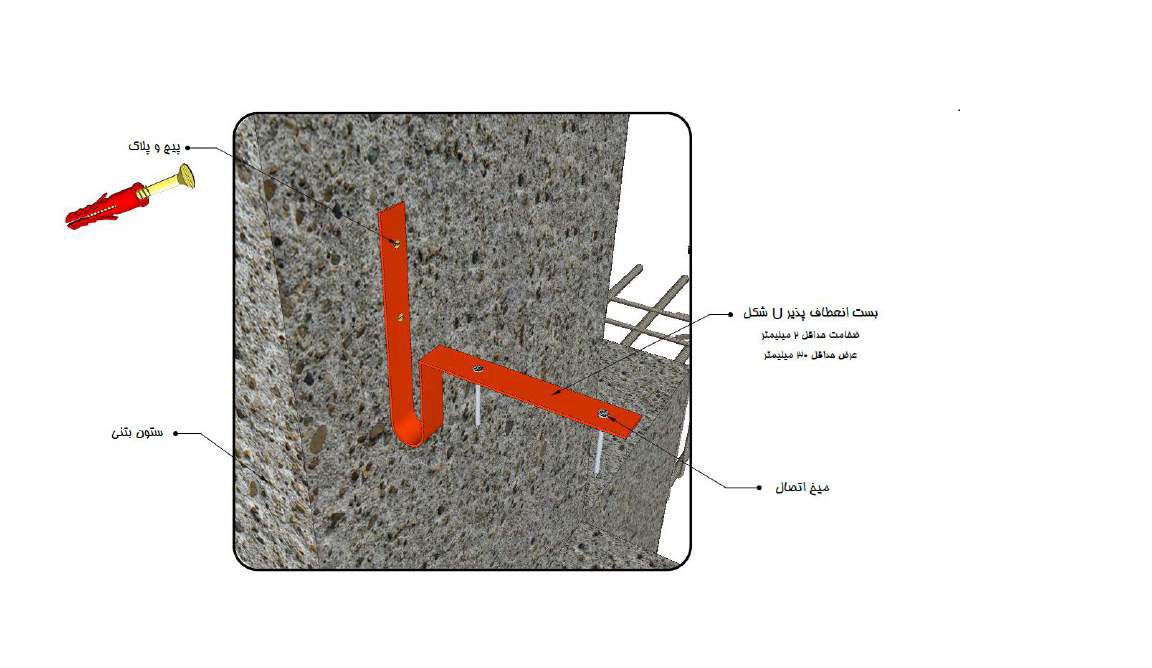

شکل الف-اتصال دیوار خارجی ساخته شده از بلوک به ستون با استفاده از بست ارتجاعی U شکل

اتصال دیوارهای غیر سازه ای بهم بوسیله بست رادیکالی (بست ارتجاعی U شکل) و حذف استفاده از هشتگیر کردن دیوارها

در اتصال دیوارهای غیر سازه ای بهم توصیه می گردد که به علت امکان وقوع تنش های کششی در درون صفحه دیوارهای غیر متقاطع، از بست رادیکالی (بست ارتجاعی U شکل) با جنس گالوانیزه استفاده کرد.بطور کلی بکارگیری هشتگیر در دیوارهای ممنوع می باشد.

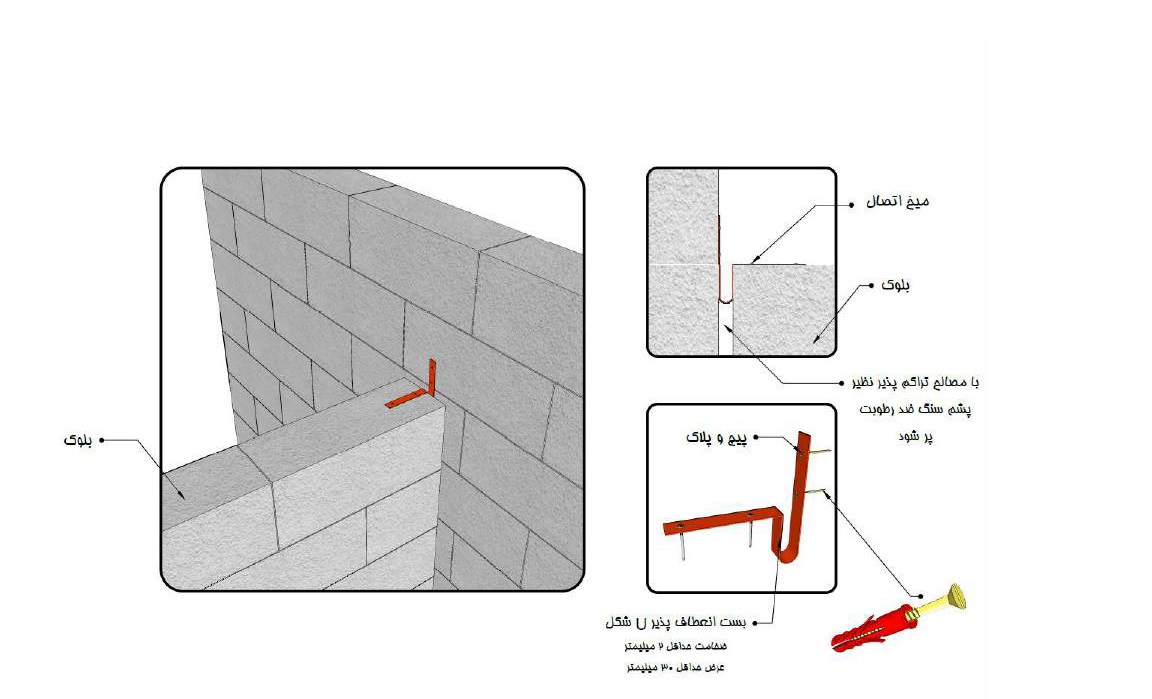

شکل پ6-14-اجرای دیوار متقاطع با استفاده از بست انعطاف پذیر

نکات مهم اجرایی

1. نوع اتصال: حتماً از اتصالات چرخشی (پیچ و رول پلاک) استفاده شود؛ اتصال کوبشی ممنوع است(میخ و چاشنی ممنوع)
2. محل نصب: در دیوارهای متصل به سقف، از اجرای بست رادیکالی در آخرین رج بلوک خودداری شود.
3. تعداد و فاصله: بست ها معمولاً در فواصل 1 تا 1.5 متر نصب می شوند، مگر در موارد خاص که باید طبق نقشه سازه ای باشد.
4. در سیستم هبلکس: به دلیل عدم استفاده از میلگرد بست، استفاده از بست رادیکالی و جایگزین مناسبی برای مهار دیوار است.

نتیجه گیری

استفاده از بست رادیکالی در سیستم وال پست، یکی از اصول مهم اجرای صحیح دیوارهای غیر باربر در سازه های نوین است. این قطعه ساده اما کاربردی، تضمین کننده ایمنی و دوام دیوار در برابر زلزله و فشارهای جانبی است.

اگر قصد خرید یا مشاوره در مورد اجرای بست رادیکالی دارید، با ما تماس بگیرید.

تولید کننده بست رادیکالی و سایر اتصالات هبلکس

کارآمد کالا با همکاری متخصصین مجرب، از سال 1389 تاکنون در عرصه ساختمان، در زمینه های مختلفی از جمله پیمانکاری پروژه ها، مشاور و اجرای عایقکاری حرارتی و رطوبتی، فعالیت داشته است. این مجموعه از سال 1400 در زمینه طراحی و تولید و مشاوره تخصصی وال پست های منقطع و متعلقات آن گرفته است. محصولات مطابق با آیین نامه 2800 مقررات ملی ساختمان، تولید و به بازار عرضه می گردد. کارآمد کالا، همواره سعی دارد تا کلیه تولیدات وال پست و خدمات را بدون واسطه در اختیار مصرف کنندگان قرار دهد.

کارآمد کالا، در این مقاله شما را با بست رادیکالی آشنا کرده و سعی کردیم تا در مورد این بخش از مصالح ساختمانی اطلاعات جامعی را به شما ارائه نماییم. رعایت نکات ارائه شده در این مقاله به شما کمک می کند تا با اطلاعات کافی درباره این محصول، از آن استفاده نموده و در پروژه های ساختمانی بهره بگیرید.

بسیار خرسندیم که ما را تا انتهای این مقاله در سایت کارآمد کالا همراهی نمودید. ضمناً شما می توانید جهت اطلاع از قیمت بست رادیکالی و اطلاعات تکمیلی در خصوص این محصول با کارشناسان کارآمد کالا در ارتباط باشید. کارشناسان ما همیشه آماده خدمت رسانی به شما مشتریان عزیز هستند. آیا شما تا به حال از بست رادیکالی استفاده کرده اید؟ نظرات و تجربیات خود را با ما و دیگر کاربران کارآمد کالا در ادامه به اشتراک بگذارید.

سوالات متداول درباره بست رادیکالی

1. بست رادیکالی چیست و چه کاربردی دارد؟ بست رادیکالی یا بست ارتجاعی قطعه ای فلزی است که برای اتصال دیوارهای غیر باربر به سازه اصلی (ستون، تیر یا سقف) استفاده می شود. این بست از ریزش یا ترک خوردگی دیوار در برابر زلزله یا نیروهای جانبی جلوگیری می کند.
2. چرا استفاده از بست رادیکالی در وال پست ضروری است؟ زیرا بست رادیکالی موجب ایجاد اتصال ایمن و انعطاف پذیر بین دیوار و اسلکت ساختمان می شود و در برابر لرزش های ناشی از زلزله از دیوار محافظت می کند.
3. جنس و ابعاد استاندارد بست رادیکالی چیست؟ معمولاً از ورق فولادی گالوانیزه ساخته می شود و ضخامت آن بین 1 تا 2 میلی متر و طول آن 13 یا 18 سانتی متر (برای بال عمودی) و 15 سانتی متر (برای بال افقی) است.
4. در چه فاصله هایی باید بست رادیکالی نصب شود؟ نصب بست رادیکالی به طور معمول در فواصل 1 تا 1.5 متری انجام می شود، مگر اینکه نقشه مهندسی، دستور متفاوتی بدهد.
5. آیا می توان از میخ و چاشنی برای نصب بست رادیکالی استفاده کرد؟ خیر، استفاده از میخ یا چاشنی ممنوع است و فقط باید از روش های کاشت چرخشی مانند پیچ و رول پلاک یا انکر بولت استفاده شود.
6. آیا بست رادیکالی برای دیوارهای هبلکس مناسب است؟ بله، به دلیل حذف میلگرد بستر در دیوارهای هبلکس، استفاده از بست رادیکالی بسیار توصیه می شود تا دیوار به اسکلت متصل و مهار شود.
7. تفاوت بست رادیکالی با بست تخت چیست؟ بست رادیکالی برای اتصال دیوار هبلکسی به ستون یا سقف میباشد و بست تخت جهت اتصال و دوخت دو بلوک هبلکس به یکدیگر میباشد.
8. قیمت بست رادیکالی چقدر است؟ قیمت بست رادیکالی بسته به جنس، ضخامت و تعداد سفارش متفاوت است. برای دریافت قیمت روز، با واحد فروش تماس بگیرید.
9. چگونه می توانیم بست رادیکالی را سفارش بدهیم؟ شما می توانید از طریق تماس تلفنی، فرم آنلاین یا واتساپ با کارشناسان فروش ما در ارتباط باشید و سفارش خود را ثبت کنید.
