مزایای میلگرد بستر؛ راهکاری نوین در تقویت دیوارهای بنایی

با گسترش ساخت و سازهای شهری و لزوم افزایش ایمنی ساختمان ها در برابر مخاطرات طبیعی مانند زلزله، استفاده از روش های مقاوم سازی دیوارهای بنایی اهمیت ویژه ای یافته است. یکی از روش ها، استفاده از میلگرد بستر است.

میلگرد بستر (Bed joint reinforcement) نوعی تقویت کننده فولادی ( با کیفیت بالا ) می باشد که در بطن دیوار ها قرار می گیرد ونقش مهمی در بهبود عملکرد سازه دارد. طراحی و تولید آن در سال 1813 میلادی در کشور آمریکا انجام گرفت. به دلیل بالا بودن کارایی آن، کاربرد این میلگرد در اکثر کشورهای اروپایی فراگیر شد.

جهت بالا بردن مقاومت کششی و خمشی دیوارها در مقابل بارهای جانبی (مانند زلزله، باد یا نشست های ناهمگون) طراحی شده است و در برابر تنشهای ذاتی ساختمان مقاومت می کند و از انتقال نیروی برشی به سازه جلوگیری می نمایدو بطور قابل ملاحظه ای از ایجاد ترک در دیوارهها به هنگام حرکت ، می کاهد و نهایتاً از ریزش و تخریب دیوار به هنگام تکانهای زلزله جلوگیری می نماید.

قبلاً  در کشور، برای مهار و کنترل اجزای ساختمانی غیر سازه ای بویژه دیوارها از وال پست های ساخته شده با نبشی و میلگرد استفاده می کردند، اما بعد از اتفاق زلزله کرمانشاه (سال 1396) مشخص شد که این مدل، روش مناسبی برای مهار دیوارها نمی باشد زیرا در این زلزله علیرغم پایدار بودن سازه ها، دیوارهای جانبی و داخلی فرو ریختند. بعد از این تجربه تلخ ، مهندسین صنعت ساختمان بر آن شدند که اصلاحی در طراحی بخش غیر سازه ای ساختمان انجام نمایند.(تدوین و انتشار پیوست ششم آیین نامه طراحی ساختمانها در برابر زلزله)

بر این اساس، مرکز تحقیقات راه، مسکن و شهرسازی، پیوست ششم آیین نامه طراحی ساختمان ها در برابر زلزله ( استاندارد 2800 ) با عنوان “طراحی لرزه ای و اجرای غیر سازه ای معماری” را  تدوین، نهایتاٌ تصویب و ابلاغ نمود.

مطابق این پیوست آیین نامه 2800، از مزایای استفاده از میلگردبستر، می توان به تقویت و استحکام دیوارهای (داخلی و جانبی)، ایجاد یکپارچگی ، کاهش ترک خوردگی ، سازگاری با شرایط جغرافیایی مختلف و بالا بردن عمر مفید ساختمان اشاره کرد.

از نکات مهم در استفاده از آن، می توان به موارد زیر اشاره نمود:

1. طراحی دقیق : جهت اطمینان از حداکثر کارایی میلگرد بستر باید تعداد و ابعاد میلگردبستر با دقت انجام گردد.
2. انتخاب مصالح مناسب: انتخاب نوع و جنس مفتول جهت ساخت میلگرد بستر می بایست براساس شرایط محیطی و نیازهای ساختمان انجام گردد.
3. اجرای درست: اجرای صحیح میلگرد بستر، میبایست به دقت انجام شود تا باعث افزایش کارایی آن گردد.

انواع میلگرد بستر

میلگردبستر با توجه به نوع کاربرد به دو شکل تولید می شود:

1.میلگرد بستر خرپایی یا زیگزاگی ( Truss Type): چنانچه مفتول میانی میلگرد بستر به شکل زیگزاگی باشد به میلگرد بستر خرپایی یا میلگرد بستر زیگزاگی گفته می شود. نوع خرپایی نسبت به نوع نردبانی دارای استحکام و مقاومت بالاتری میباشد. لذا این نوع میلگردبستر بیشتر استفاده می گردد.

2. میلگرد بستر نردبانی(Ladder Type): این نوع از دو مفتول طولی موازی تشکیل شده که در فواصل معین با مفتول های عمود برهم به یکدیگر متصل می شوند.

استانداردها و مشخصات فنی میلگرد بستر:

• قطر میلگردها: معمولاً بین 4 تا 6 میلی متر میباشد.
• جنس: فولاد گالوانیزه یا ضد زنگ ( برای مقاومت در برابر رطوبت)
• نوع اتصال: دو میلگرد موازی با اتصال زیگزاگ یا مستقیم (بوسیله تست پروانه ایی میتوان قدرت جوش میلگرد بستر را ارزیابی کرد)
• عرض میلگرد بستر: باید حداقل 20 میلی متر کمتر از ضخامت دیوار باشد(برای پوشش ملات)

نکات اجرایی مهم در استفاده از میلگرد بستر

• استفاده از میلگرد بستر با برچسب استاندارد و تاییدیه فنی الزامی است.
• از خم کردن یا بریدن میلگردها در محل اجرا اجتناب گردد.
• در محل اتصال دیوارهای متقاطع، میلگردها باید بصورت L شکل یا با اتصال مکانیکی ادامه پیدا کنند.
• در صورت استفاده از بلوک سیمانی توخالی ، باید محل عبور میلگرد بستر پر از ملات شود تا تماس کامل ایجاد گردد.

تفاوت میلگرد بستر و وال پست:

• هدف اصلی میلگرد بستر برای تقویت دیوار در برابر ترک و افزایش انسجام سراسری دیوار (افزایش مقاومت کششی و کنترل ترک در دیوار )میباشد و هدف اصل وال پست برای کنترل جابجایی کلی دیوار و اتصال دیوار به اسکلت سازه (جلوگیری از جابجایی و کمانش دیوار در برابر نیروهای جانبی)است.

• نوع تقویت میلگرد بستر در دیوار ، بصورت افقی است و در وال پست بصورت عمودی یا افقی (قاب دور دیوارها) میباشد.

• محل اجرای میلگرد بستر بین رج های آجر یا بلوک است و وال پست در دو طرف (لبه های) دیوار یا دور بازشوها میباشد.

• موقعیت اجرای میلگرد بستر کل طول دیوار به صورت پیوسته و موقعیت وال پست در انتهای دیوارها یا دو طرف بازشوها میباشد.

• جنس رایج میلگرد بستر از میلگرد گالوانیزه با قطر کم (4 تا 6 میلی متر) و جنس وال پست از ورق فولادی با ضخامت4 میلی متر میباشد.

• اتصال میلگرد به سازه، داخل ملات و اتصال وال پست به سازه بصورت اتصال جوشی یا اتصال پیچی به تیر یا ستون میباشد.

مزایای میلگرد بستر (12 مزیت)

1. از لحاظ اقتصادی مقرون به صرفه تر میباشد نسبت به روشهای دیگر مقاوم سازی

2. در صورت داشتن روکش اپوکسی یا روکش گالوانیزه، در برابر رطوبت و زنگ زدگی مقاوم می باشد.

3. اتصال و انعطاف بهتر (منسجم شدن بهتر ) دیوارهای متقاطع، به کمک استفاده از میلگرد بستر و در نهایت مانع از ریزش دیوار ها در هنگام زلزله

4. قابل استفاده بودن برای افزایش مقاومت  انواع دیوارها، منجمله : دیوار بتنی ، بلوک سیمانی، هبلکس، لیکا، سفال، آجر ،بلوک های ACC وغیره در برابر لرزشهای زلزله و عدم ایجاد ترک خوردگی و بالا بردن استحکام خمشی و برشی

5. عدم نیاز به استفاده از دوغاب برای دیوارها و صرفه جویی در هزینه ها

6. بوسیله قطعه فلزی میتوان اتصال بین میلگردبستر و نمای ساختمان ایجاد کرد که این باعث استحکام نمای ساختمان می گردد.

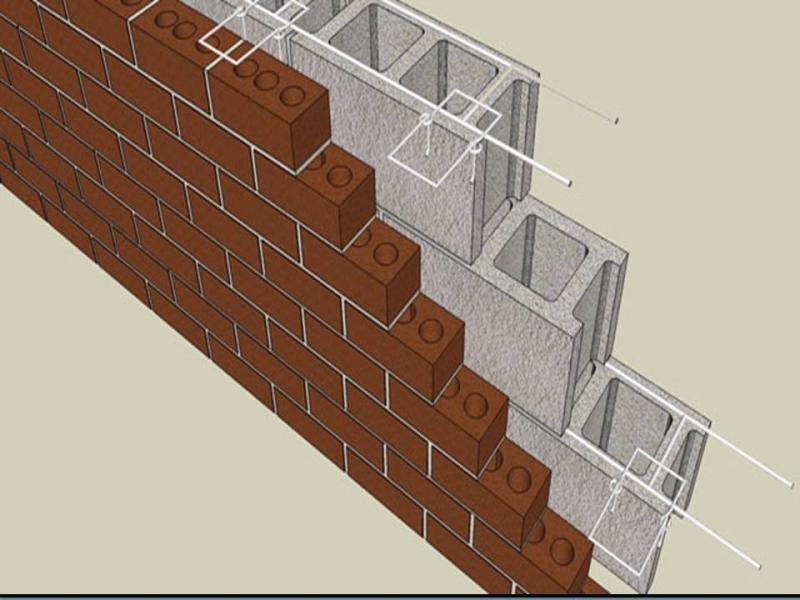

7. بوسیله میلگردبستر میتوان دیوارهای دو جداره را بهم متصل نمود.

8. جهت استفاده از میلگردبستر در بخش دیوارکشی نیاز به نیروی متخصص نمی باشد و بنا به راحتی میتواند در هنگام دیوار کشی آنرا درون دیوار نصب نماید

9. افزایش مقاومت کششی دیوارهای داخلی و خارجی ساختمان

10. بهبود یکپارچگی دیوار در برابر زلزله

11. تقویت نواحی بازشو مانند در و پنجره

12.جلوگیری از ایجاد ترخوردگی در دیوارهای ساختمان

جنس و اندازه میلگرد بستر ( طبق استاندارد 2800 )

جنس میلگردبستر می بایست از فولاد گالوانیزه یا فولاد ضد زنگ  باشد. به دلیل اینکه فولاد به مرور، در مجاورت نم و رطوبت محیط دچار زنگ زدگی و فرسایش می شود لذا بوسیله آبکاری، با پوششی از فلز روی ، سطح میلگرد بستر را می پوشانند که این امر ، منجر به افزایش قابلیت ضد زنگی و نهایتاٌ ارتقا کیفیت میلگرد بستر می شود.

نوع و میزان ضخامت روکش میلگردبستر وابسته به محیطی می باشد که استفاده می شود.اگر چنانچه میلگرد بستر در دیواری با رطوبت بالای 75% استفاده شود، جهت حفاظت و نگهداری آن در برابر زنگ زدگی و خوردگی از روکش اپوکسی استفاده می گردد.ضخامت روکش اپوکسی برای حالتی که میلگردبستر در برابر خاک یا هوا قرار دارد، در حدود 16 میلیمتر و در سایر موارد برابر 13میلیمتر می باشد.

طول و عرض میلگرد بستر ( سایز میلگرد بستر طبق استاندارد 2800 )

میلگرد بستر از مفتول های فولادی با قطر 4 میلیمتر (که این مفتول پس از انجام مرحله کشش مفتول 5/5 میلیمتر توسط دستگاه کشش مفتول)تولید می شود. طبق استاندارد میلگردبستر به طول 3 متر و عرض 5/5 ، 11 و 15 سانتیمتر  تولید می گردد.فاصله بین اتصال مفتول طولی و عرضی میبایست حداکثر 40 سانتیمتر باشد. مرحله آجدار کردن مفتول (آجدار کردن برای بالا بردن سطح تماس درون ملات انجام می شود. )، در واقع در بخش انتهایی دستگاه کشش انجام می شود. و پس از آن این مفتول آماده استفاده در دستگاههای تمام اتوماتیک جهت تولید میلگردبستر می شود.

در واقع میلگردبستر با عرض 5/5  سانتیمتر برای دیوارهای با عرض 7 و 10 سانتیمتری بکار می رود. میلگردبستر  با عرض 11 سانتیمتر برای دیوارهای با عرض 15 سانتیمتری کاربرد دارد.و میلگردبستر با عرض 15 سانتیمتر جهت دیوارهای 20 سانتیمتری استفاده می شود. نصب آسان میلگردبستر در داخل دیوار یکی از مزیتهای کاربرد آن در بخش دیوارکشی برای بالا بردن انعطاف، استحکام و مقاومت آن در برابر نیروهای جانبی میباشد.

گیره و قلاب برای میلگرد بستر

جهت اتصال بستر به ستون(بتنی یا فلزی) و یا وادار از گیره و قلاب استفاده می گردد. گیره بوسیله پیچ و رول پلاک مناسب به ستون بتنی و بوسیله جوش به ستون فلزی وصل می شود.قلاب از یک طرف درون گیره قرار می گیرد و دو سر آزاد قلاب را روی دیوار می گذارند و میلگردبستر روی آن قرار می گیرد.

روشهای اجرای میلگرد بستر به همراه استانداردها و نکات اجرایی مهم

به دو روش افقی و عمودی اجرا می شود. ابتدا باید سطح دیوار و رج های آجر یا بلوک تمیز و یکنواخت باشد. و ملات باید بصورت یکنواخت با ضخامت مناسب (معمولاً 10 تا 15 میلی متر) پهن شود. در روش افقی می بایست کاملاٌ در ملات پنهان شود و نیز عرض میلگرد متناسب با عرض دیوار انتخاب شود و باید دقیقاً وسط ضخامت ملات افقی باشد تا خوب با آجرها یا بلوکها درگیر شود و میلگرد بستر نباید به سطح نما یا گوشه های دیوار نزدیک باشد(حدود 15 تا 20 میلی متر فاصله از لبه لازم است).

در ادامه ساخت پس از قرار دادن میلگرد، رج بعدی آجر چیده میشود. این فرآیند در رج های مشخص شده تکرار می گردد.در کنجهای دیوار بوسیله گیره و قلاب به ستون یا وادار وصل می شود. در صورتی که کنج های دیوار ، وادار وجود نداشته باشد ، میتوان میلگرد بستر را در دو ضلع دیوار بهم وصل نمود.

فواصل نصب میلگرد بستر ، بر اساس آیین نامه ها و مقررات ملی ساختمان(مبحث هشتم) ، در هر 4 یا 5 رج آجر چینی یا 2یا 3 رج بلوک یا سفال اجرا می شود. در نقاط حساس مثل: دو طرف بازشوها(در، پنجره)، محل اتصال دیوارها بهم، درزهای انبساط و انقباض، پای دیوارهای طویل استفاده از میلگرد بستر الزامی و با فاصله کمتر انجام می شود.

در روش عمودی میلگردبستر را به شکل قائم و مابین بلوکها و آجرها عبور می دهند و دیوارکشی را تا سقف ادامه می دهند . در این روش دیوار به سقف وصل نمی شود و با سیمان و یا بتن فضای خالی بین میلگردبستر و تیرچه بلوک را پر می کنند.

برای محاسبه میزان میلگرد بستر مورد نیاز در پروژه میبایست بر اساس نقشه معماری ، متراژ دیوارهای بکار رفته در ساختمان را محاسبه نموده و بر حسب اینکه کدامیک دیوار داخلی و یا دیوار خارجی میباشد (تعیین ضخامت دیوار) نوع میلگردبستر و میزان آن را مشخص می کنیم

تولید کننده میلگرد بستر و کلیه قطعات وال پست

کارآمد کالا با همکاری متخصصین مجرب ، از سال 1389 تاکنون در عرصه ساختمان، در زمینه های مختلفی از جمله پیمانکاری پروژه ها، مشاور و اجرای عایقکاری حرارتی و رطوبتی، فعالیت داشته است. این مجموعه از سال 1400 در زمینه طراحی و تولید و مشاوره تخصصی وال پست های منقطع و متعلقات آن گرفته است. محصولات مطابق با آیین نامه 2800 مقررات ملی ساختمان، تولید و به بازار عرضه می گردد. کارآمد کالا، همواره سعی دارد تا کلیه تولیدات وال پست و خدمات را بدون واسطه در اختیار مصرف کنندگان قرار دهد.

نتیجه گیری:

میلگرد بستر از موارد بسیار مهم در صنعت ساخت و ساز (بتنی و فلزی) به شمار می آید. در واقع نقش بسزایی در پایداری و تقویت ساختمانها ایفا می کند لذا از آن به عنوان یک راهکار مفید در جهت ارتقاء کیفیت و عمر مفید سازه ها توصیه می گردد.

کارآمد کالا، در این مقاله شما را با مزایای میلگرد بستر آشنا کرده و سعی کردیم تا در مورد این بخش از مصالح ساختمانی اطلاعات جامعی را به شما ارائه نماییم. رعایت نکات ارائه شده در این مقاله به شما کمک می کند تا با اطلاعات کافی درباره این محصول، از آن استفاده نموده و در پروژه های ساختمانی بهره بگیرید.
